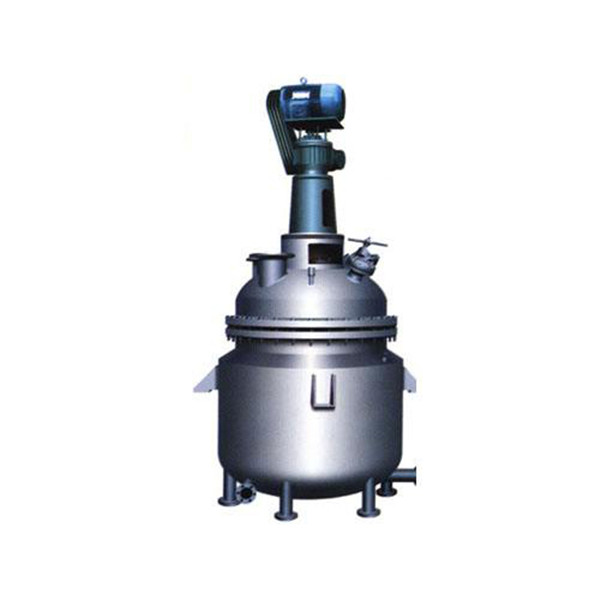

產品介紹：

      反應釜的廣義理解即有物理或化學反應的不銹鋼容器，根據不同的工藝條件需求進行容器的結構設計與參數配置，設計條件、過程、檢驗及制造、驗收需依據相關技術標準，以實現工藝要求的加熱、蒸發、冷卻及低高速的混配反應功能。壓力容器必須遵循GB150{鋼制壓力容器}的標準，常壓容器必須遵循NB/T47003.1-2009{鋼制焊接常壓容器}的標準。隨之 反應過程中的壓力要求對容器的設計要求也不盡相同。生產必須嚴格按照相應的標準加工、檢測并試運行。不銹鋼反應釜 根據不同的生產工藝、操作條件等不盡相同，反應釜的設計結構及參數不同，即反應釜的結構樣式不同，屬于非標的容器設備。

      反應釜是綜合反應容器，根據反應條件對反應釜結構功能及配置附件的設計。從開始的進料-反應-出料均能夠以較高的自動化程度完成預先設定好的反應步驟，對反應過程中的溫度、壓力、力學控制（攪拌、鼓風等）、反應物/產物濃度等重要參數進行嚴格的調控。其結構一般由釜體、傳動裝置、攪拌裝置、加熱裝置、冷卻裝置、密封裝置組成。相應配套的輔助設備：分餾柱、冷凝器、分水器、收集罐、過濾器等。

       反應釜材質一般有碳錳鋼、不銹鋼、鋯、鎳基（哈氏、蒙乃爾）合金及其它復合材料。反應釜可采用SUS304、SUS316L等不銹鋼材料制造。攪拌器有錨式、框式、槳式、渦輪式、刮板式、組合式、轉動機構可采用擺線針輪減速機、無級變速減速機或變頻調速等，可滿足各種物料的特殊反應要求。密封裝置可采用機械密封、填料密封等密封結構。加熱、冷卻可采用夾套、半管、盤管、米勒板等結構，加熱方式有：蒸汽、電加熱、導熱油、以滿足耐酸、耐高溫、耐磨損、抗腐蝕等不同工作環境的工藝需要。而且可根據用戶工藝要求進行設計、制造。

設計優點：

1、按照加熱/冷卻方式可分為：電加熱、熱水加熱、導熱油循環加熱、遠紅外加熱、外(內)盤管加熱等，夾套冷卻和釜內盤管冷卻等。加熱方式的選擇主要跟化學反應所需的加熱/冷卻溫度，以及所需熱量大小有關。
2、根據釜體材質可分為：碳鋼反應釜、不銹鋼反應釜及搪玻璃反應釜（搪瓷反應釜）、鋼襯反應釜。

2.1、碳鋼反應釜

適用范圍：不含腐蝕性液體的環境，比如某些油品加工。

2.2、不銹鋼反應釜（KCFD系列高壓反應釜）

1、加熱結構型式

電加熱型、夾套型、外半管型、內盤管型、容積為0.01m3～45m3。

2、 材質

碳鋼、不銹鋼、耐高溫不銹鋼、耐強酸強堿不銹鋼、搪瓷或PP材質等。

3、攪拌型式

斜漿式、錨式、框式、推進式和單（雙）螺旋式，且可根據客戶要求設計制造其他型式漿葉。

適用的范圍：適用于石油、化工、醫藥、冶金、科研、大專院校等部門進行高溫、高壓的化學反應試驗，用來完成水解、中和、結晶、蒸餾、蒸發、儲存、氫化、烴化、聚合、縮合、加熱混配、恒溫反應等工藝過程，對粘稠和顆粒的物質均能達到高攪拌的效果。

2.3、搪玻璃反應釜

適用的范圍：廣泛的應用在石油、化工、食品、醫藥、農藥、科研等行業。

2.4、鋼襯PE反應釜

適用的范圍：適用酸、堿、鹽及大部分醇類。適用液態的食品以及及藥品的提煉。是襯膠、玻璃鋼、不銹鋼、鈦鋼、搪瓷、塑焊板的理想換代品。

2.5、鋼襯PTFE反應釜

適用的范圍：防腐性能極其優良，能抗各種濃度的酸、堿、鹽、強氧化劑、有機化合物及其它所有強腐蝕性化學介質。

3、按照工作時內壓可分為常壓反應釜、正壓反應釜，負壓反應釜。

4、按照攪拌形式，可分為槳葉式、錨槳式、框式、螺帶式、渦輪式、分散盤式、組合式等。

5、按照傳熱結構，可分為夾套式、外半管式、內盤管式及組合式。

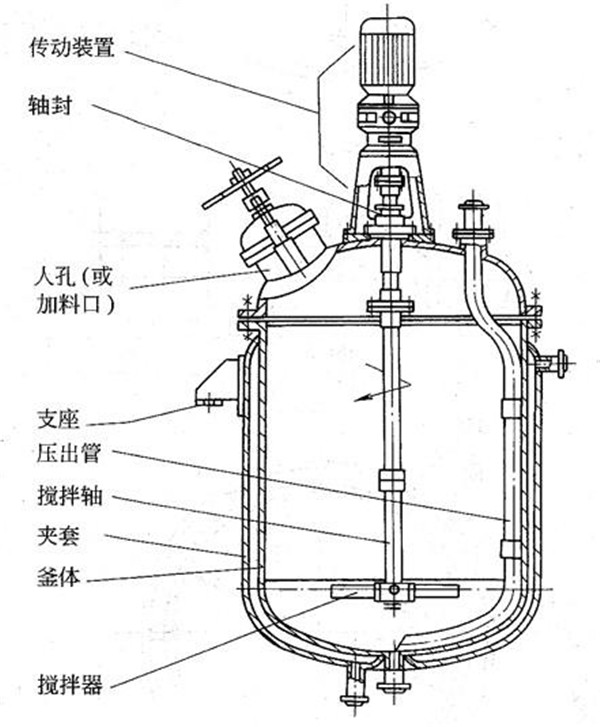

反應釜組成結構：

反應釜由釜體、釜蓋、夾套、攪拌器、傳動裝置、軸封裝置、支承等組成。攪拌裝置在高徑比較大時，可用多層攪拌槳葉，也可根據用戶的要求任意選配。釜壁外設置夾套，或在器內設置換熱面，也可通過外循環進行換熱。支承座有支承式或耳式支座等。轉速超過160轉以上宜使用齒輪減速機.開孔數量、規格或其它要求可根據用戶要求設計、制作。

1.通常在常壓或低壓條件下采用填料密封，一般使用壓力小于2公斤；

2.在一般中等壓力或抽真空情況會采用機械密封，一般壓力為負壓或4公斤；

3.在高壓或介質揮發性高得情況下會采用磁力密封，一般壓力超過14公斤以上。除了磁力密封均采用水降溫外，其他密封形式在超過120度以上會增加冷卻水套。

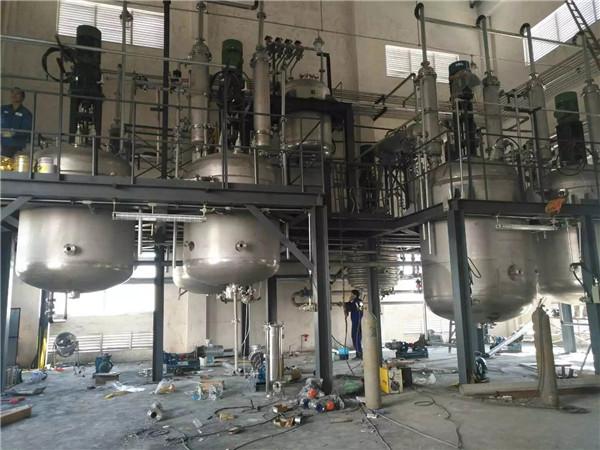

現場圖片：
