系統資料

氣力輸送是一項綜合性技術，它涉及流體力學、材料科學、自動化技術、制造技術等領域，屬輸送效率高、占地少、經濟而無污染的高新技術項目。隨著我國經濟的快速發展，各行各業的生產也在不斷擴大，有些行業如火力發電廠、化工廠、水泥廠、制藥廠、糧食加工廠等的一些原材料、粉粒料在輸送生產工程中產生的環境污染越來越得到廣泛的重視。氣力輸送技術于是得到了逐步的推廣。氣力輸送是清潔生產的一個重要環節，它是以密封式輸送管道代替傳統的機械輸送的一種工藝過程，是適合散料輸送的一種現代物流系統。將以強大的優勢取代傳統的各種機械輸送。 具有以下特點：

★氣力輸送是全封閉型管道輸送系統 ★布置靈活 ★無二次污染 ★高放節能

★便于物料輸送和回收、無泄漏輸送

★氣力輸送系統以強大的優勢。將取代傳統的各種機械輸送。 ★計算機控制，自動化程度高 氣力輸送形式：

★氣力輸送系統按類型分：正壓、負壓、正負壓組合系統 ★正壓氣力輸送系統： 一般工作壓力為0.1～0.5MPa ★負壓氣力輸送系統： 一般工作壓力為-0.04～0.08 MPa ★按輸送形式分： 稀相、濃相、半濃相等系統。 氣力輸送系統功能表:

常見適合氣力輸送物料

可以氣力輸送的粉粒料品種繁多，每種物料的料性對氣力輸送裝置的適合性和效率都有很大的影響。因此在選定輸送裝置前要先對物料進行性能測定。現在常見適合氣力輸送物料示例如下：

系統

濃相氣力輸送系統根據國外先進技術及經驗，結合科學實驗，經過數年實踐，被確認為是一種既經濟又可靠的氣力輸送系統。該系統輸送灰氣比高，耗氣量少，輸送速度低，有效降低管道磨損。該系統主要由壓縮空氣，發送器、控制柜、輸送管、灰庫五大部分。 1、壓縮空氣：

由空氣壓縮機、除油器、干燥器、儲氣罐及管道組成，主要為發送器及氣控元件提供高質量的壓縮空氣。 2、發送器：

器集灰斗的飛灰，經流化后通過輸送管道送至灰庫。 3、控制柜：

以電腦集中控制各種機械元件動作，并附有手動操作機構。 4、輸送管道：

經實驗，輸送距離可達1300米，管路壽命可達20000小時以上。 5、灰庫：

由灰庫本體、、真空釋放閥、料位計、卸灰設備等組成。

濃相氣力輸送系統示意圖

工藝流程說明

正壓濃相發送器工作過程分為四個階段： 1、進料階段

進料閥打開，物料自由落入發送器內，當發送器內上升物料觸及料位計后，料位計發出料滿信號，進料閥自動關閉，完成進料過程。 2、流化加壓階段

進氣閥自動開啟，壓縮空氣進入發送器底部，擴散后穿過流化床，在物料充分流化的同時，發送器內氣壓上升。 3、輸送階段



當發送器內壓力達到一定值時，壓力傳感器發出信號，出料閥自動開啟，流化床上的物料流化加強，輸送開始，發送器物料逐漸減少，此過程中流化床上的物料，始終處于邊流化邊輸送。

4、吹掃階段

當發送器物料輸送完畢，壓力下降到管道阻力時，指示燈發出信號，通氣延續一定時間，壓縮空氣清掃管路，然后進氣閥關閉，間隔一定時間，關閉出料閥，打開進料閥，完成 一次輸送循環。



大千世界里的每一種散裝粉料和顆粒料性質各異，它們和氣體相比差異就更大。因此采用管道氣力輸送手段來輸送散裝粉料和顆粒料屬于兩相流技術范疇，而目前國內外均沒有完全量化的理論來對其進行精確的界定，故只能用半定性半定量的方法來匡范之。因此借鑒以往的氣力輸送經驗和數據來指導管道氣力輸送就顯得頗為重要。由于各行業用戶對其所相關的散裝粉料和顆粒料管道氣力輸送的要求不盡相同，有的物料在輸送時要保證絕對的衛生并盡量不破碎，例如調味品雞精顆粒料、啤酒原料麥芽等；有的希望在輸送過程中管道的磨損程度要盡可能低，例如輸送干粉煤灰、石英砂等；有的甚至要求氣力輸送凍膠狀物料，例如聚丙烯酰胺凍膠狀顆粒料等；還有的需要采用惰性氣體輸送或者有防爆、防靜電和稱量要求等等。根據不同的工藝特點，采用與之相適應的氣力輸送技術和設備來達到要求，盡最大可能地滿足各種性能不同的散裝粉料和顆粒料的管道氣力輸送要求。

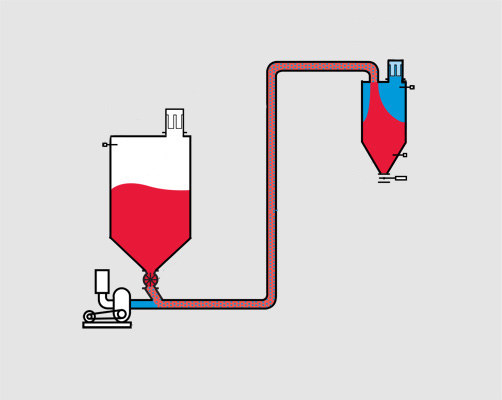

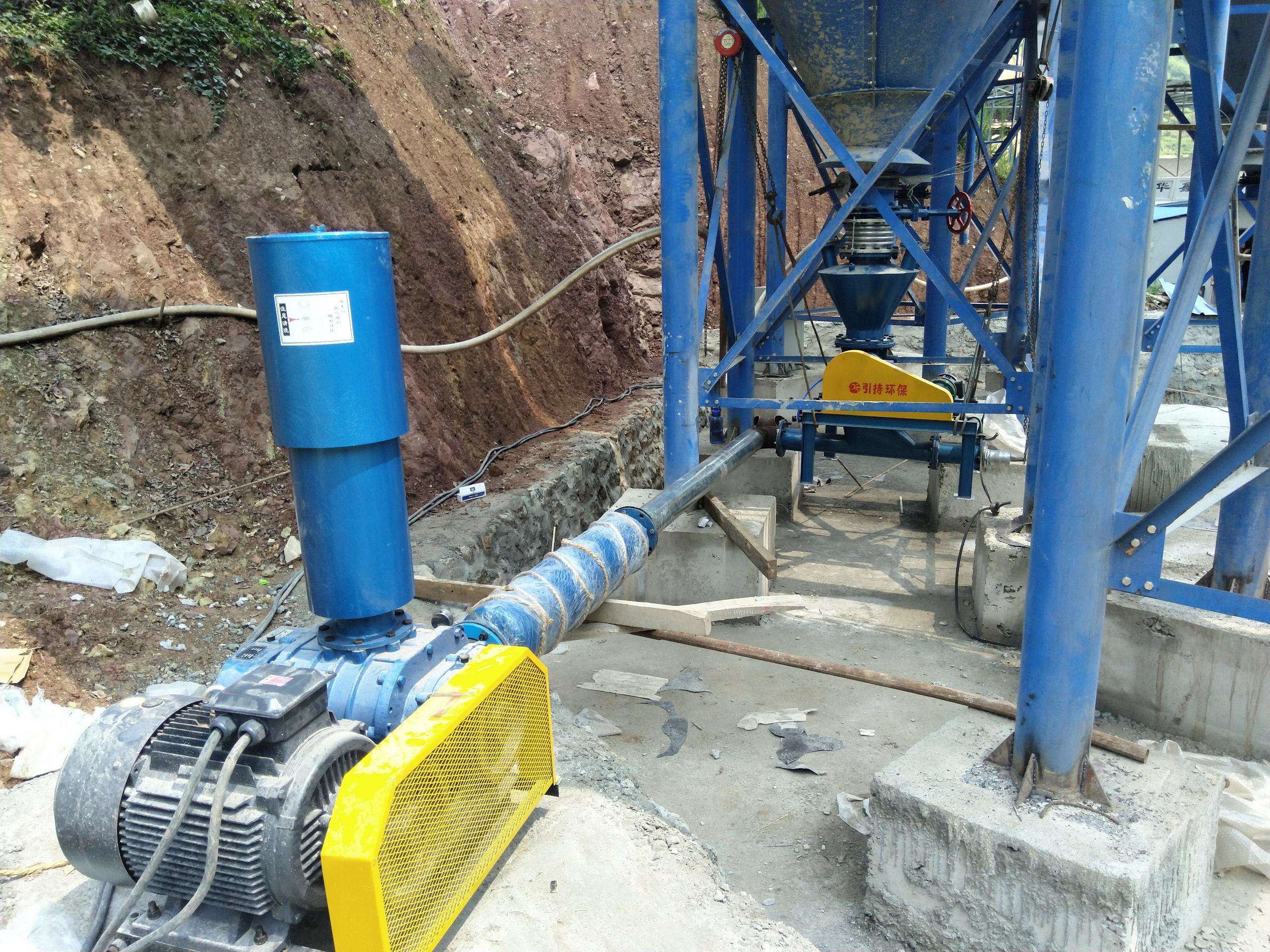

稀相中、低壓氣力輸送系統 利用安裝在輸送系統起點的風機將高于大氣壓的正壓空氣通入供料器裝置中，物料從料斗中加入，在重力作用下進入供料器進行定量供料，料和氣一起經輸送管道輸送到終點的分離器或貯倉內，料氣分離后，空氣經過濾后排



入大氣。



稀相中、低真空吸送氣力輸送系統 利用安裝在輸送系統終點的真空泵抽吸系統內的空氣、輸送管內形成低于大氣壓的負壓氣流，物料同大氣一起從起點吸嘴進入管道，隨著到終點分離器內，物料顆粒受到重力或離心力作用從氣流中分離出來，氣體除塵后經或真空泵排入大氣。



稀相惰性氣體循環氣力輸送系統 物料從料斗中進入，物料在重力作用下由供料器進行定量供料，羅茨鼓風機產生壓力氣體，以一定的速度把物料輸送到指定料庫，料氣分離、氣體除塵后進入進氣管由鼓風機進氣口吸入進行下一次輸送循環。





高壓供料器壓送氣力輸送系統 物料從料斗中加入，在加料閥控制作用下進入高壓供料器進行定量供料，以雙級串聯羅茨鼓風機或空壓機為氣源，產生高壓氣體，以一定的速度把物料從管道中輸送到終點分離器（料倉），料氣分離后，氣體經過濾除塵后排入大氣。

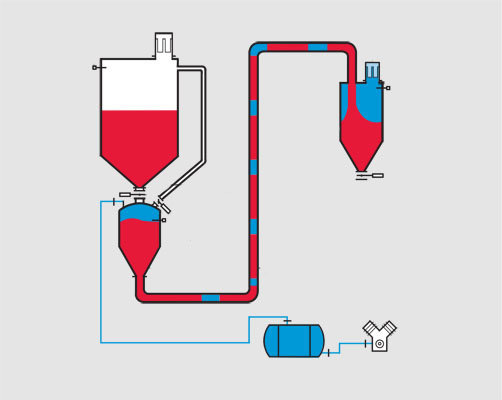

密相高壓氣力輸送系統 物料從料斗中由進料閥控制加入發送罐（），空壓機產生高壓氣體，以一定的速度把物料輸送到指定料庫，料氣分離后，氣體經除塵后排入大氣或接入除塵風網。



電廠正壓輸送粉煤灰系統 鍋爐燃燒產生的煙氣，經電除塵器過濾除塵，分別產生粗粉煤灰和細粉煤灰，由電場灰斗分別卸入倉泵，在高壓氣體的作用下，輸送到粗灰庫和細灰庫。



電廠負壓除灰系統 鍋爐燃燒產生的煙氣，經電除塵器過濾產生原粉煤灰。原粉煤灰通過排料閥進入輸灰管道，在羅茨真空泵作用下，經過雙級分離器分離，形成粗灰和細灰后落入原灰庫。原灰庫的粉煤



灰可直接由卸料機裝車，亦可進一步通過分選機分離成等級灰。



電廠粉煤灰分級分選系統 在分選離心風機的作用下，粉煤灰經給料器進入輸送管道，與負壓氣流混合進入分選機，分離下來的粗粉煤灰落入粗灰庫；細灰被負壓氣流帶入多管收集器，收集下來的細灰經耐磨旋轉卸料閥卸入細灰庫；含塵氣體經布袋除塵器過濾后，由分選離心風機排入煙氣道。經除塵器過濾下的粉煤灰，由耐磨旋轉供料器和羅茨鼓風機輸送到細灰庫。



移動式氣力輸送系統 風機進口產生一定負壓力的氣體，物料從吸嘴吸入，運送到分離器，物料在重力作用下進入，在電機帶動下均勻供料。風機出口產生一定壓力的高壓氣體，攜帶物料運送到指定位置。
