設計氣力輸送系統一定要確定的參數有哪些？

Writer： admin Time：2019-11-30 02:20:12 Browse：℃

設計是借助負壓或正壓氣流通過管道輸送粉料的技術。與其他機械輸送方式如斗提、皮帶等相比，具有設備簡單、布置靈活。而且占地面積小、操作及維修方法等特點。在設計系統時需要確定因素：



1、原始條件需要提供詳細，包括氣力輸送設計系統所涉及的特性、輸送條件參數等。易燃易爆需更加嚴格仔細。

2、氣力輸送設計形式的確定至關重要，根據原始條件參數，如物料特性等，確定輸送形式是正壓輸送還是負壓輸送，或者是混合輸送。

3、確定料氣混合比。

4、確定物料輸送氣流速度。

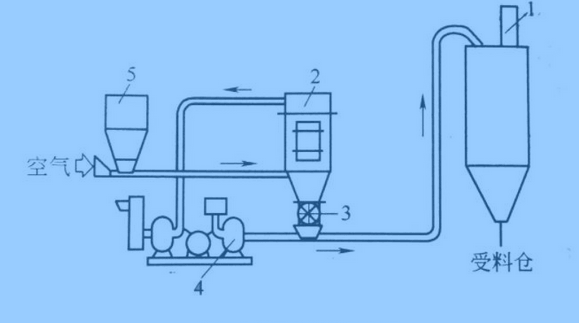

5、確定輸送管路布置并計算輸送管路直徑。確定輸送管路布置的同時，需要確定主要各部件的結構形式，并繪制系統布置示意圖。

6、確定輸送量，根據企業年輸送量、單位時間物料需求量、年操作日、工作規律以及各類工藝配置情況，計算并確定的輸送能力設計。

7、計算設計氣力輸送系統所需輸送空氣耗氣量。

8、確定氣力輸送設計的主要部件結構、有關尺寸：主要有輸送管路的水平長度、垂直高度、傾角、彎頭數量，以及管路結構、材質和支架等;分叉管和切換閥的種類、構造、材質以及數量;分離器和除塵器的形式、尺寸、材質、管口方位等。

9、計算設計氣力輸送系統的壓力損失。

10、根據氣力輸送系統所需的輸送空氣量、總壓損以及有關設計條件等情況選型氣力輸送設計風機的種類和容量。

11、選擇電機的種類和容量。

12、確定所需電機設備及所需附屬設備。

13、確定啟停等運轉順序、聯鎖機安全裝置，確定控制操作盤的種類和容量。14、確定吸排氣口的位置，是否加消音裝置，確定除塵方式。

15、編制安裝、調試運轉操作規程。

16、編制所需易損件備品備件的種類和數量。
